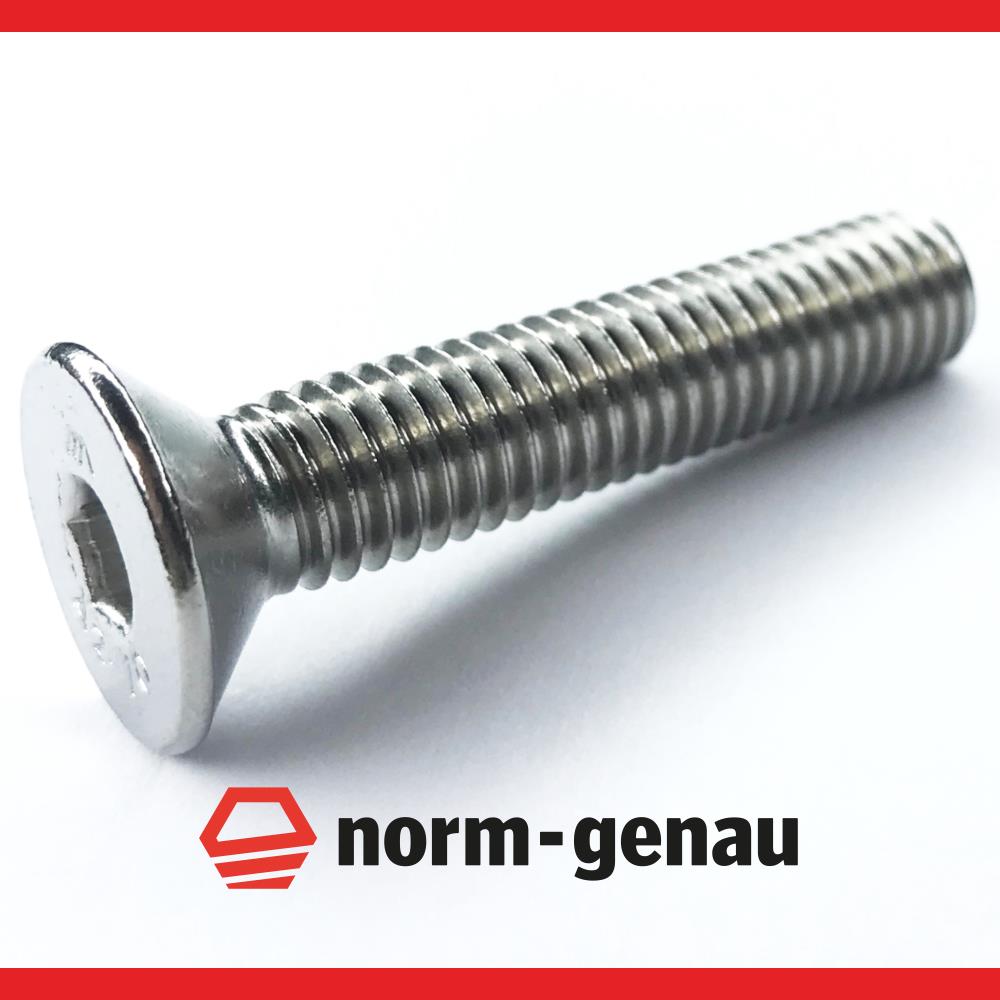

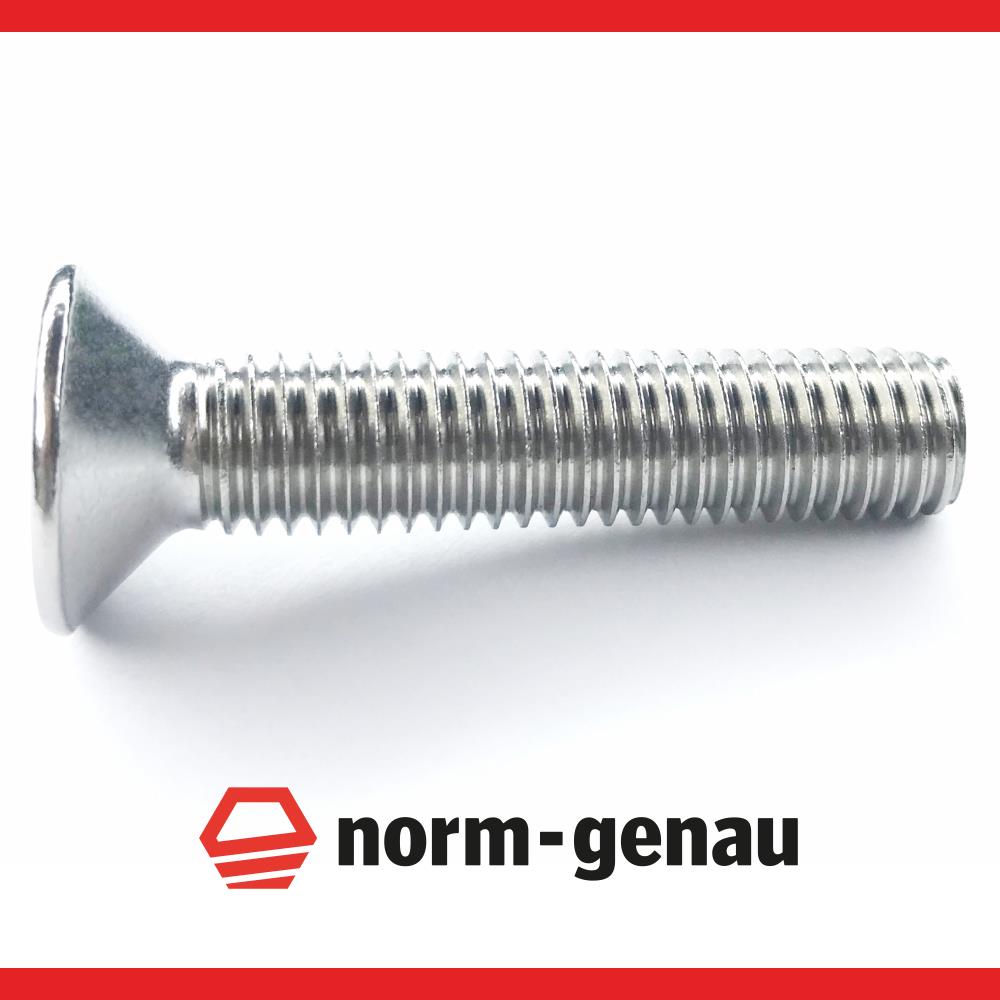

Produktinformationen "Senkkopfschraube M5x10 Edelstahl A2 V2A DIN7991 1 Stk."

Senkkopfschraube aus Edelstahl V2A

DIN 7991 / ISO 10642

Senkkopfschraube mit Innensechskant

Material: Edelstahl A2
Kopfform: Senkkopf
Antrieb: Innensechskant
Gewindart: metrisch (Standardgewinde rechts, Kein Feingewinde)
VOLLGEWINDE BIS UNTER DEN KOPF
Durchmesser / Größe M5x10
Stückzahl 1
Zugfestigkeit 700N/mm²

Ihre Vorteile beim Kauf von norm-genau:

Ausschließlich hochwertige Qualitätsprodukte
Jeder Lieferung liegt eine Rechnung mit ausgewiesender MwSt. in Papierform bei
Qualität und guter Service sind unsere Stärken!!!

Edelstahl V2A / Edelstahl A2

Senkkopfschrauben DIN7991

Senkkopfrauben mit Vollgewinde
- DIN 7991

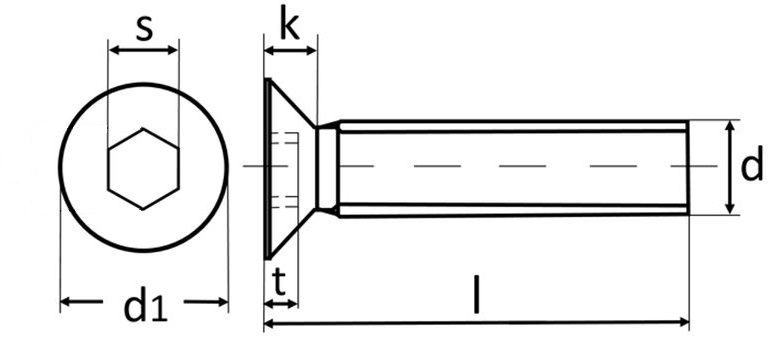

Genauen Angaben zur Skizze

Gewinde Nenngröße der Schraube (d)

Kopfhöhe
(k)

Kopfdurchmesser
(d₁)

Schlüsselweite
(s)

Gewindesteigung für Regelgewinde / Normalgewinde (p)

M3 (d)

1,70 mm (k)

6 mm (d₁)

2,0 mm (s)

0,50 mm (p)

M4 (d)

2,30 mm (k)

8 mm (d₁)

2,5 mm (s)

0,70 mm (p)

M5 (d)

2,8 mm (k)

10 mm (d₁)

3,0 mm (s)

0,80 mm (p)

M6 (d)

3,30 mm (k)

12,0 mm (d₁)

4,0 mm (s)

1,00 mm (p)

M8 (d)

4,40 mm (k)

16,0 mm (d₁)

5,0 mm (s)

1,25 mm (p)

M10 (d)

5,50 mm (k)

16,0 mm (d₁)

6,0 mm (s)

1,50 mm (p)

Verwendung / Erklärungen für die Größe M6:

M6
M: weisst auf ein metrisches Gewinde hin.
6: ist die eigendliche Größenbezeichnung, angegeben in mm. In dem Fall sind 6mm.

Die Senkkopfschraube, schließt bündig mit der Werkstückoberfläche ab, wenn die Bohrung entsprechend gesenkt wurde.Der Senkkopfschrauben – Winkel beträgt 90°.Dementsprechend muss das Werkstück mit einem 90° Kegelsenker bearbeitet werden.Der Innensechskant Antrieb wird mit einem Innensechskantschlüssel oder einen entsprechenden Bit betrieben.

Die Schraube kann in ein selbstgeschnittenes Gewinde fassen oder wird zusammen mit Muttern und Unterlegscheiben eingesetzt.

Verwendungsbeispiele Innensechskant Senkkopfschrauben DIN7991

Modellbau
Landwirtschaft zzgl. Agrartechnik
Lebensmitteltechnik
Stahlbau
Fahrzeugtechnik und Flugzeugtechnik
uvm

Innensechskant Schrauben werden aufgrund ihrer Konstruktion an schwer zugänglichen Schraubverbindungen eingesetzt, da nur der Schraubenkopf von oben zugänglich sein muss um mit einem geeigneten Werkzeug verschraubt zu werden.Einen bündigen Abschluss erreicht man, wenn man die Bohrung mit einem Kegelsenker vorarbeitet
